Resume Analisis dan Desain Perangkat Ethernet

Ethernet card, atau sering juga di kenal sebagai kartu jaringan, network adapter, LAN adapter, atau NIC (Network Interface Card) adalah sebuah hardware komputer yang memungkinkan komputer untuk berkomunikasi melalui jaringan komputer. Ethernet card memberikan akses fisik ke media komunikasi jaringan komputer. Di samping itu, terdapat program kecil di Ethernet card yang menyediakan mekanisme komunikasi di lapisan bawah melalui alamat MAC. Hal ini memungkinkan pengguna untuk saling tersambung satu sama lain menggunakan kabel atau tanpa kabel menggunakan radio/wireless.

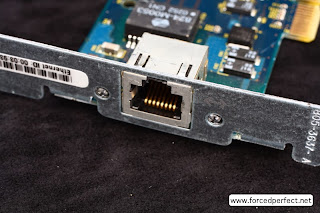

Ethernet card atau lancard berfungsi sebagai media penghubung antara komputer dengan jaringan. Ada beberapa jenis port koneksi yang dapat digunakan. Jika didesain untuk kabel jenis coaxial, maka konektor yang dipakai adalah konektor BNC (Barrel Net Connector atau Bayonet Net Connector), sedangkan jika didesain untuk twisted pair, maka konektor yang dipakai adalah konektor RJ-45.

Sebuah kartu jaringan biasanya terdiri dari soket twisted pair, BNC (Bayonet Neill-Concelman) atau AUI (Attachment Unit Interface), dimana kabel jaringan terhubung. Ada juga beberapa LED (Light Emitting Dioda) untuk menginformasikan pengguna apakah jaringan aktif atau apakah ada data atau tidak yang dikirim melaluinya. Kecepatan operasional Ethernet Card  bervariasi dari 10 Mbps sampai 100 Mbps, tergantung pada standar protokol mereka mendukung. Pada awalnya kecepatan maksimum ethernet hanya 10 Mbps ini dan secara bertahap naik sampai 100 Mbps. Saat ini, ada standar Fast Ethernet dan Gigabit Ethernet, yang menawarkan kecepatan 1 Gbps (1000 Mbps).

 Berikut klasifikasi jenis Ethernet card menurut Kecepatannya

• 10 Mbit/detik, diistilahkan Ethernet saja (standar yang digunakan adalah: 10Base2 , 10Base5 , 10BaseT , 10BaseF ), spesifikasi  IEEE  802.3
• 100 Mbit/detik, atau disebut dengan Fast Ethernet (standar yang digunakan adalah: 100BaseFX , 100BaseT , 100BaseT4 , 100BaseTX ), spesifikasi IEEE 802.3u
• 1000 Mbit/detik atau 1 Gbit/detik, disebut dengan Gigabit Ethernet  (standar yang digunakan adalah: 1000BaseCX , 1000BaseLX, 1000BaseSX , 1000BaseT ), spesifikasi IEEE 802.3z
• 10000 Mbit/detik atau 10 Gbit/detik. Standar ini belum banyak diaplikasikan secara umum

Jenis Ethernet dibagi menurut kecepatannya

         1.         Ethernet dengan kecepatan 10 Mbps, yang biasa disebut sebagai Ethernet saja, pada Ethernet jenis ini menggunakan standar 10Base2, 10Base5, 10BaseT, 10BaseF.

a.       10Base2
10Base2 adalah jenis standar yang digunakan untuk jaringan berbasis teknologi Ethernet, teknologi ini menggunakan kabel koaksial (coaxial) yang tipis berdiameter 0,5 inch (10 mm) sebagai media penghubung berbentuk bus untuk menghubungkan komputer – kombuter dengan jaringan internet.

b.      10Base5
10base5 merupakan standar implementasi pertama pada Ethernet, 10Base5 ini mempunyai struktur jaringan berbentuk BUS, Kabelnya biasanya berwarna kuning dan pada kedua ujung kebelnya diberi konsentrator sehingga mempunyai resistansi sebesar 50 ohm. Jika menggunakan 10Base5, satu segmen jaringan bisa sepanjang maksimal 500 m, bahkan jika dipasang penghubung (repeater) sebuah jaringan bisa mencapai panjang maksimum 2,5 km.

c.       10BaseF
sama seperti sebelumya, 10BaseF adalah sebuah standar yang digunakan untuk mengimplementasikan jaringan dengan teknologi Ethernet. 10BaseF ini berbeda dengan jenis-jenis Ethernet yang lainnya seperti (10BaseT, 10Base2, 10Base5), karena standar yang satu ini menggunakan kabel yang berbeda yaitu kabel serat optic (fiber optic), dan tidak menggunakan kabel tembaga seperti Unshielded twisted pair (UTP) atau kabel koaksial. Bentuk jaringan 10BaseF yaitu berbentuk bintang(star). Karena menggunakan serat optik (fiber optic) untuk media transmisinya.

d.      10BaseT
sama seperti seperti penjelasan sebelumnya, 10BaseT juga adalah sebuah standar yang digunakan untuk mengimplementasikan jaringan berbasis teknologi Ethernet. jika Dibandingkan dengan standar 10Base2 atau 10Base5, standar yang satu ini lebih terkenal di kalangan dunia IT,kecepatan yang mereka berikan sama tapi memang standar 10BaseT ini lebih terkenal, kecepatannya yaitu 10 Megabit per detik. 10BaseT menggunakan kabel Unshielded Twisted-Pair (UTP) untuk menghubungkan komputer, dan menggunakan hub untuk membentuk sebuah jaringan.

         2.         Ethernet dengan kecepatan 100 Mbps, yang sering di sebut dengan Fast Ethernet, pada Ethernet jenis ini menggunakan standar 100BaseFX, 100BaseT, 100BaseT4, 100BaseTX

·         100BaseT
1000BaseT juga merupakan sebuah standar teknologi jaringan komputer berbasis teknologi Ethernet, yang membedakan antara standar yang satu ini dengan standar yang 10Base2, 10Base5 dan yang lainnya adalah kecepatannya, yaitu mencapai kecepatan transmisi hingga 1 Gigabit per detik atau 1000 Megabit per detik atau 125 Megabyte per detik.Untuk standar yang lainnya seperti 100BaseFX, 100BaseT, 100BaseT4, 100BaseTX tidak dijelaskan dalam tulisan ini karena tidak mendapatkan informasi.

         3.         Ethernet dengan kecepatan 1000 Mbps atau 1 Gbps yang biasa disebut sebagai Gigabit Ethernet, pada Ethernet ini menggunakan standar adalah 1000BaseCX, 1000BaseLX, 1000BaseSX, 1000BaseT

         4.         Ethernet dengan kecepatan 10000 Mbps atau 10 Gbps, standar untuk ethernet ini belum diimplementasikan
